弊社のフレキシブルジョイントは、ジョイントスリーブの着脱は両端PPリング装着スリーブを特殊加工フランジ溝に押し込み、引き抜くだけ、極めて簡単ワンタッチ着脱方式をミツミ技研オリジナル発想で実現しました。スマートでサニタリー性に富み、帯電防止対応など多様なニーズにお応えします。

標準型 (スリーブ規定長)

フリー長式(スリーブ長さ自由選択)

フリー長式は、MSFシート(繊維複合シリコーンゴム)、高引裂きシリコーンゴム製スリーブのみ可能です。
■シリコーンゴムの摩擦力、PPリングの反発力、フランジの特殊加工溝形状等の相乗効果でPPリングは無固着のまま、現場等で任意の長さにセッティングが可能です。

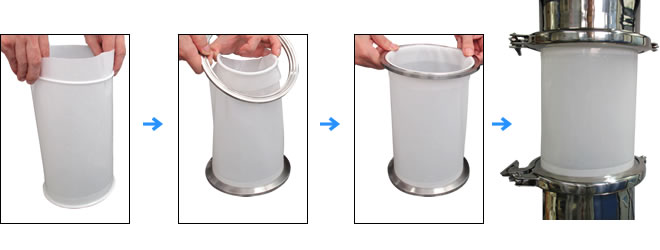

片端 PPリング 無接着

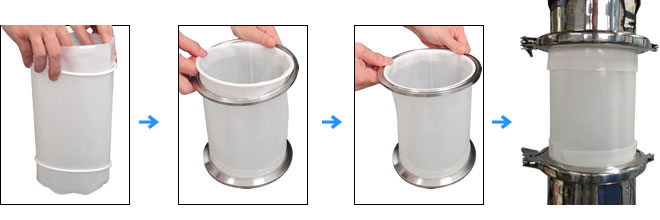

両端 PPリング 無接着

フランジ(フェルール、ボルトフランジ)とスリーブ材等の組み合わせは自由に選択できます。

口径 100A~300A
1.5s~6.5s
※上記以外も制作いたします

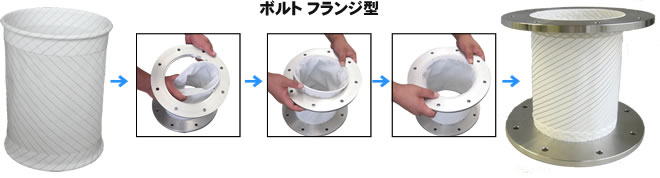

ボルトフランジ

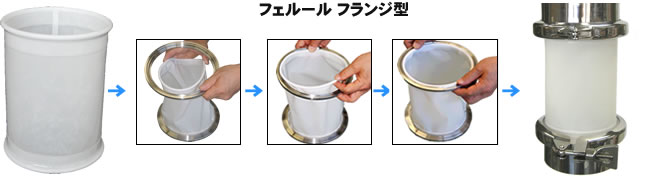

フェルールフランジ
材質:SUS、アルミ(表面処理 UFコート)、PP樹脂 etc.
スリーブ(チューブ) 各種オリジナルクロス(コーティング各種、帯電防止 etc.)
MSFシート(繊維複合シリコーンゴムシート) 各種汎用材
